​ZN-105半导体指纹模块

ZN-105半导体指纹模块是集成了半导体传感器和指纹算法芯片为一体化指纹处理模块,具有体积小、功耗低、接口简单等特点,模块可靠性高、干湿手指适应性好,指纹搜索速度快。
指纹图像读取时,对干湿手指都有灵敏的反应和判断,能获得最佳的成像质量,适用人群广泛。
具备自学习功能,实际使用过程中越用越好用。
ZN-105模块还具备感应手指功能,当手指按压到指纹采集面时,模块Touch脚输出高电平。
ZN-105模块通讯接口为UART接口, 本模块作为从设备,由主设备发送相关命令对其进行控制。
该模块具有可调节的安全等级功能、指纹特征数据的读/写功能。

产品规格

参数 性能


图像大小 8 mm x 8 mm
图像像素 160*160
分辨率(dpi) 508
传感器耐磨次数 >10万次
存储容量 110枚指纹
匹配方式 1:1,1:N
是否存在自学习
指纹图像采集时间 <110ms
算法提取特征值时间 <200ms
算法搜索时间 <30ms(100枚)
生产特征时间 <500ms
认假率(FAR) <0.001%
拒真率(FRR) <1%
整体识别时间 <1s (100枚)
通讯接口 UART
通讯波特率(UART) 57600
启动时间 <150ms
供电电压 3.3±0.3 (V)
最大电流 <40(mA)/VDD
关断电流 <5(uA)/ VADD
工作温度 -20°C到60°C
存储温度 -40°C到70°C
相对湿度 40%到85% (不凝结)
指纹传感器抗静电能力 铁盖接触放电8KV,非接放电15KV
振    动 2000 G, 0.7 ms, half sinus, 3 axes
摔    落 可承受1.2米跌落至水泥地面上
模组重量 <3g
外形尺寸 长宽高:20.2mm x 20.2mm x 6mm
安全特性 一次一密,杜绝指纹盗取,EAL4+级别安全处理器护航

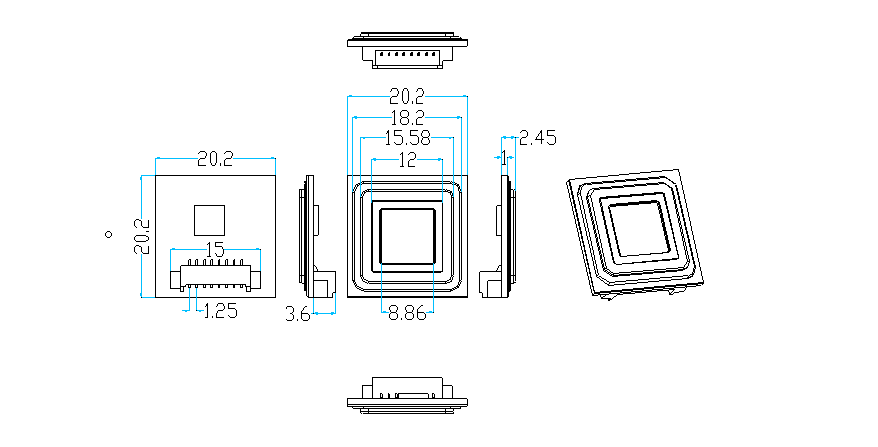

模块尺寸图(单位:mm)















硬件接口

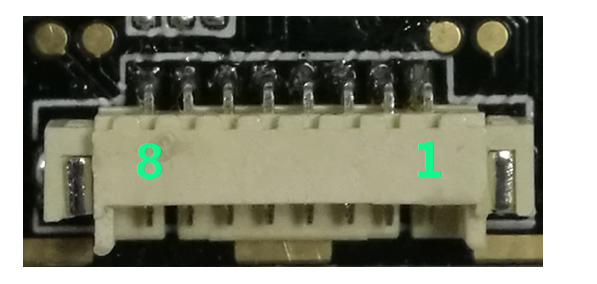

   ZN-105模块对外的接口采用单排插座(1.25 间距),接口定义如下:
引脚号 名称 类型 功能描述
1 +3.3V In 模块电源正输入端。
2 TX Out 串行数据输出。TTL 逻辑电平。
3 RX In 串行数据输入。TTL 逻辑电平。
4 GND 信号地。内部与电源地连接。
5 Touch Out 感应信号输出,默认高电平有效
6 TouchVin In 触摸感应电源输入端,3.3v供电
7 D+ USB D+
8 D- USB D-

表 2‑1   接口描述





令包格式
包头 芯片地址 包标识 包长度 指令码 校验和
2 bytes 4 bytes 1 byte 2 bytes 1 byte 2 bytes
0xEF01 xxxx 01H 0003H 16H 001aH

表 6‑44  读flash信息页指令应答包格式
包头 芯片地址 包标识 包长度 确认码 校验和
2 bytes 4 byte 1 byte 2 bytes 1 byte 2 bytes
