​JM-201指纹模块

JM-201指纹模块为集成了光路和指纹处理部分的一体化指纹处理模块,具有体积小、功耗低、接口简单的特点,可靠性高、识别速度快、干湿手指适应性好,指纹搜索速度快。
指纹图像读取时,对干湿手指都有灵敏的反应和判断,获得最佳的成像质量,适用人群广泛。
也可定制自学习适应功能,根据使用者的习惯、气候等的变化自动调整参数,做到更好的匹配。
具备自学习功能,指纹识别过程中,提取新的指纹特征值识别成功后将该特征值融合到之前的指纹特征中,实际使用过程中越用越好用。
JM-201模块还具备感应手指功能,当手指按压到指纹采集面时,模块Touch脚输出高电平。
JM-201模块通讯接口为UART通信接口, 本模块作为从设备,由主设备发送相关命令对其进行控制。

技术指标

类别 参数 Min Typical Max 备注
模块尺寸 长(mm)     43.9
宽(mm)     20
高(mm)     19.7
传感器 窗口区 长(mm)   18.1
宽(mm)   16.2
有效像素   256*288
分辨率(dpi)   500
背光颜色   蓝色
算法 整体识别时间(s)   <0.7
搜索时间(s)   <0.3
存储容量(枚) 0   150
认假率   <0.001%
据真率   <1%
通讯接口 UART 波特率bps   57600
数据位   8
停止位   2
校验位   None
电气参数 电压(V) 3.0 3.3 3.6
待机电流(uA) 5   10 仅感应部分工作
工作电流(mA)   40 60
工作环境 温度(℃) -20   60
湿度(℃) 40%RH   85%RH 无凝露

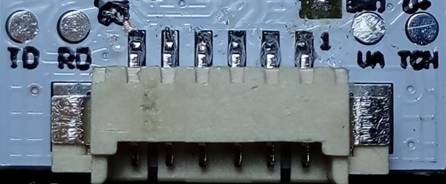

硬件接口

引脚号 名称 类型 功能描述
1 TouchVin In 触摸感应电源输入端,3.3v供电
2 TouchOut Out 感应信号输出,默认高电平有效
3 Vin - In 模块 电源正输入端。
4 TX Out 串行数据输出。TTL 逻辑电平。
5 RX In 串行数据输入。TTL 逻辑电平。
6 GND - 信号地。



1

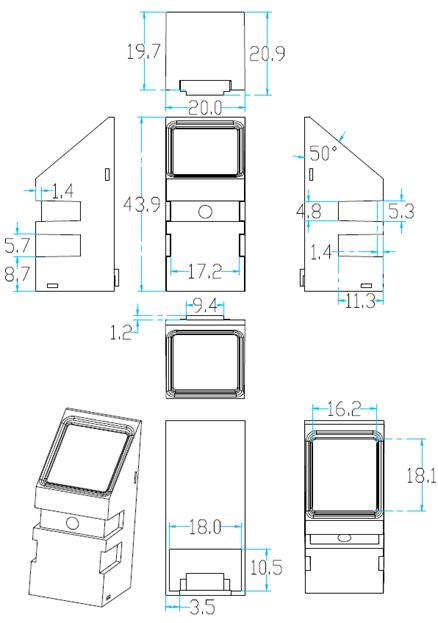

JM-201壳体尺寸图
